PPA+PA66+碳纤维材料的技术攻坚与模具创新

一、材料选择的战略意义与技术挑战

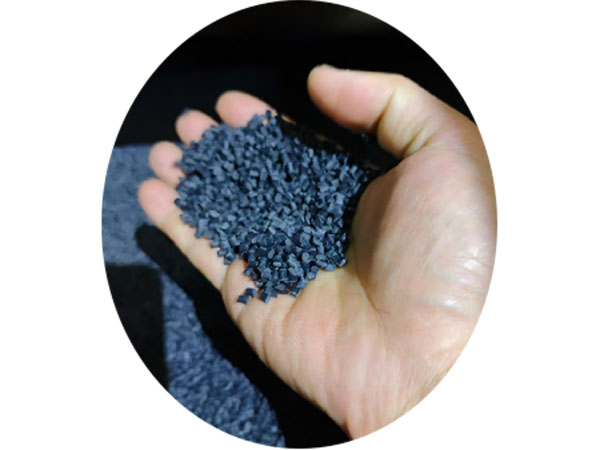

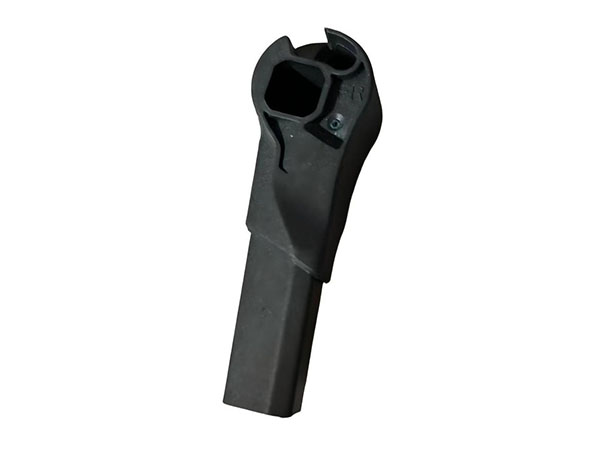

在无人机产业高速迭代的今天，"克克计较"已成为行业共识。机臂作为无人机的核心承力结构，其重量占比高达整机结构的25%-30%。巨峯模具选择PPA（聚邻苯二甲酰胺）+PA66+碳纤维这一复合体系，是基于材料科学与工程应用的深度考量：

材料优势解析：

PPA的高刚性基底：热变形温度(HDT)可达280°C以上，玻璃化转变温度(Tg)约125°C，为无人机在高温环境作业提供保障

PA66的韧性平衡：改善PPA的脆性，提升抗冲击性能，缺口冲击强度可提升40%-60%

30%碳纤维增强：拉伸模量突破15GPa，密度仅1.35-1.45g/cm³，实现比强度与比刚度的极致平衡

然而，这一"黄金配方"在注塑成型中面临流变学层面的根本矛盾：高填充含量导致熔体粘度指数级上升，碳纤维的高长径比(通常L/D>20)在剪切流场中发生取向，形成各向异性收缩——这正是表面浮纤(Fiber Exposure)与熔接痕(Weld Line)的物理根源。

二、浮纤与流痕的机理攻克

2.1 浮纤形成的物理机制

当熔体前沿(Fountain Flow)推进时，纤维在喷泉流效应作用下发生迁移：

表层低剪切区：纤维平行于流动方向排列

芯层高剪切区：纤维取向紊乱，形成"核壳结构"

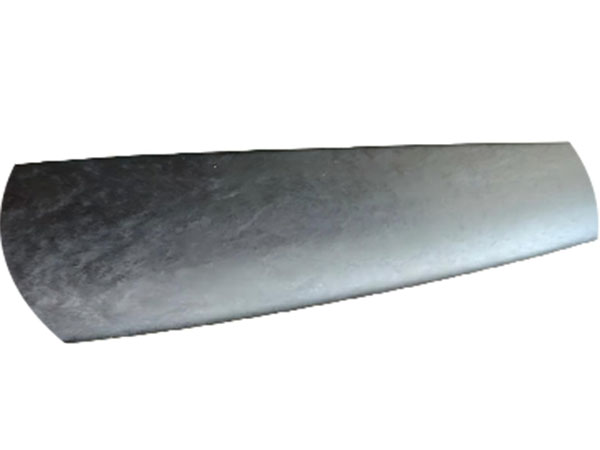

冷却过程中，树脂基体收缩率(约1.5%-2.0%)远大于碳纤维(＜0.1%)，表面树脂回缩后，纤维顶端暴露于表面，形成肉眼可见的"浮纤"。

2.2 系统性解决方案

模具温度场重构： 采用变模温技术(Variotherm)，将模面温度在充填阶段提升至140-160°C（接近材料熔点），延缓表层固化，使纤维在保压阶段仍能浸润树脂。充填完成后快速冷却至80°C以下，缩短成型周期。

浇口与流道优化：

采用扇形浇口(Fan Gate)替代点浇口，降低剪切速率(γ)至500-1000s⁻¹以下，减少纤维断裂

流道直径扩大至8-10mm，实现压力传递效率>85%，避免末端欠注

表面纹理工程： 模具型腔采用皮纹蚀刻(VDI 30-34)，利用微观凹凸结构散射光线，将浮纤的视觉效果降低60%以上，同时提升表面摩擦系数，利于后续涂装附着。

三、薄壁化设计的精度与变形控制（核心攻坚）

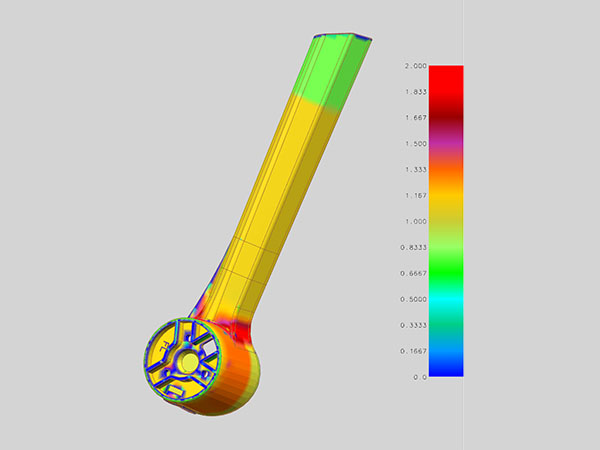

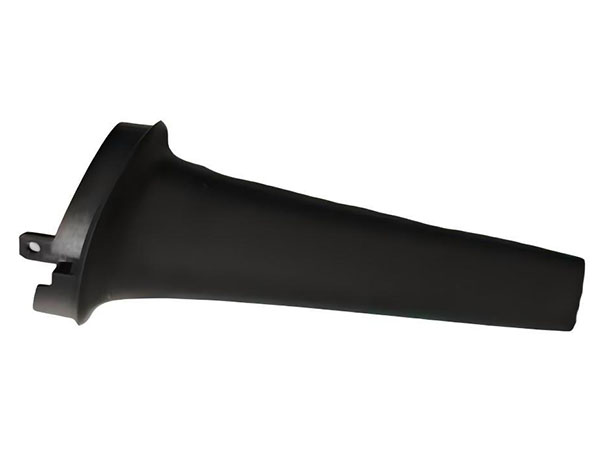

当产品壁厚压缩至0.7-0.9mm区间，传统注塑理论面临失效风险。此时熔体流动长度与壁厚比(L/t)超过200:1，进入薄壁注塑(Thin-wall Molding)的临界领域。

3.1 填充困难的流变学突破

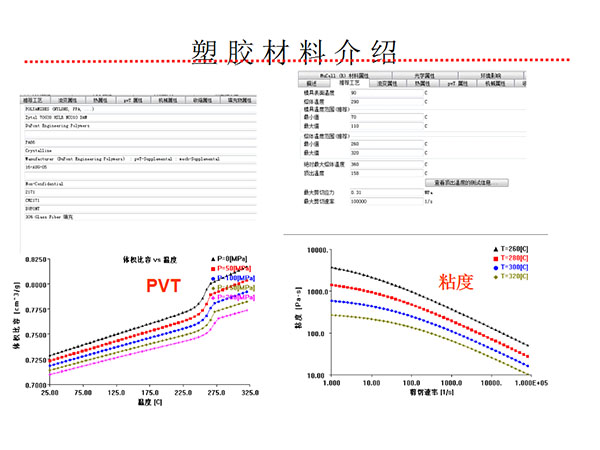

剪切热效应的精准利用： PPA/PA66熔体属于假塑性流体，遵循幂律模型：τ = K·γⁿ (n＜1)。在0.8mm薄壁中，为达到300mm/s的填充速度，剪切速率可达10⁴s⁻¹量级，此时熔体粘度骤降，产生显著剪切热(ΔT≈15-20°C)。

模具设计需构建"剪切热-传导热"耦合控制：

型腔表面镶嵌铍铜合金(BeCu)镶件，热导率(130W/m·K)是钢材的3倍，实现局部快速导热

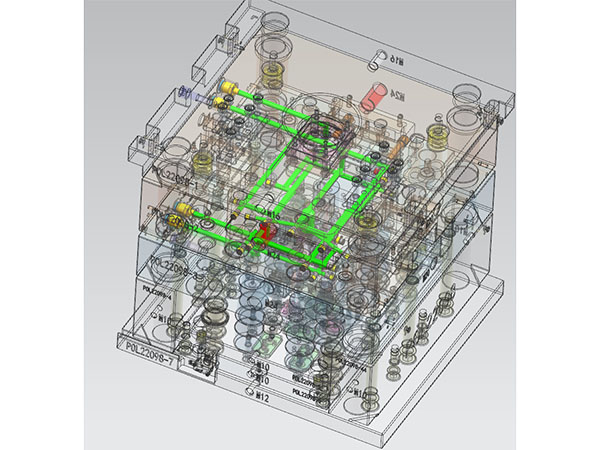

采用随形冷却通道(Conformal Cooling)，通过金属3D打印制造，使冷却水路距型腔表面保持8-10mm等距，温差控制在±3°C以内

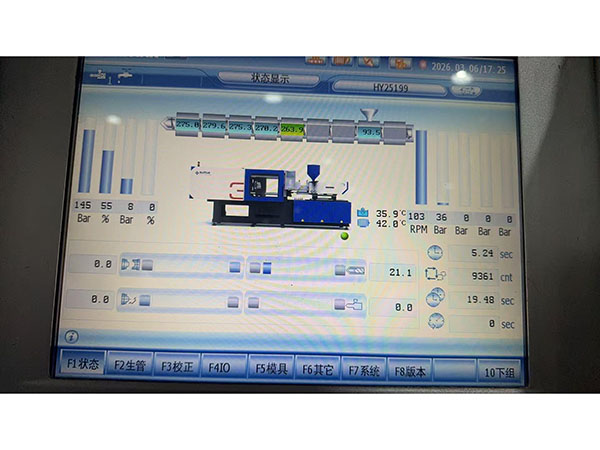

多级注射策略：

第一段：高速(80-90%)突破浇口冻结风险

第二段：中速(50-60%)稳定推进，避免喷射(Jetting)

第三段：低速(20-30%)压实，消除缩痕

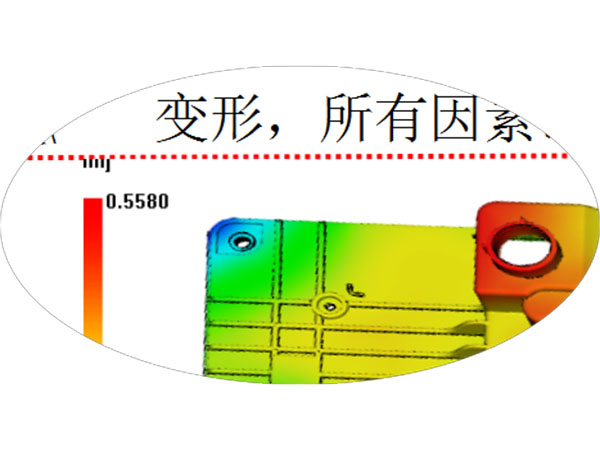

3.2 翘曲变形的结构力学平衡

薄壁件翘曲源于各向异性收缩差异。碳纤维取向导致流动方向收缩率(0.3%-0.5%)远低于垂直方向(0.8%-1.2%)，形成内应力场。

模具结构强化设计：

加强筋拓扑优化：采用仿生晶格结构(Bionic Lattice)，在0.9mm壁厚内嵌入0.4mm微筋，筋位拔模角扩大至1.5°-2°，避免脱模拉伤

非对称冷却布局：在翘曲趋势凸侧布置密集水路，凹侧稀疏布置，利用温差产生反向应力补偿，实测翘曲量从1.2mm降至0.3mm

脱模系统革新：

采用氮气辅助脱模(Gas-assisted Ejection)，在顶出前0.5秒注入0.6MPa氮气，使产品与型腔壁分离，消除真空吸附效应

顶针直径缩小至1.5mm，布置密度提升至25-30个/件，单点顶出力＜5N，避免顶白(Stress Whitening)

3.3 排气系统的极限设计

在0.7mm薄壁末端，熔体前沿速度超过200mm/s，型腔空气需在0.1秒内排出，否则产生diesel effect(柴油效应)导致烧焦。

真空排气技术(Vacuum Venting)：

在熔体最后填充区域设置真空抽气槽(0.02mm×5mm)，配合外部真空泵，型腔内残压＜50mbar

分型面采用表面微孔透气钢(Porous Steel)，孔隙率15%-20%，实现全周界排气

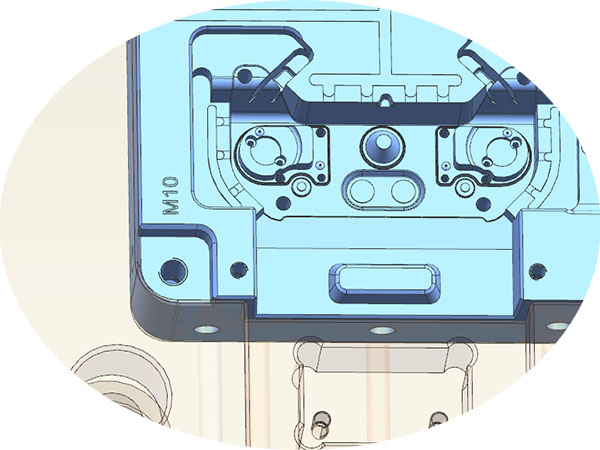

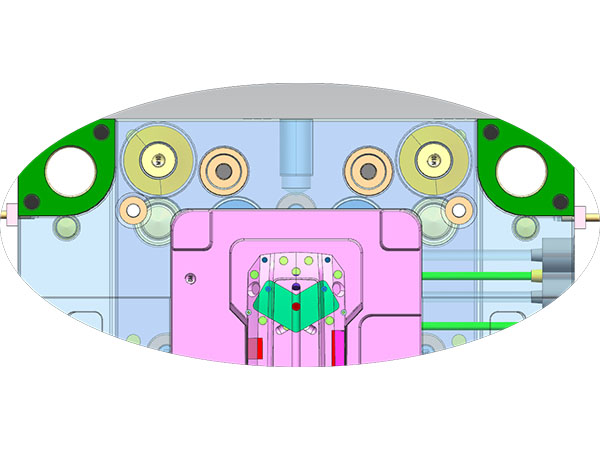

四、模具结构强度的轻量化悖论

为匹配无人机机臂的极致轻量化，模具本身亦需结构减重，但必须保证在80-100MPa型腔压力下的刚性。

高刚性轻量化设计：

模架采用高强铝合金(7075-T6)，比刚度达钢模的3倍，重量减轻40%

关键承力部位（如浇口套周边、滑块导轨）镶嵌硬质合金钨钢(KD20)，硬度HRA 89-91，耐磨性提升10倍

采用拓扑优化算法去除冗余材料，在有限元分析(FEA)验证下，实现模具整体减重25%而变形量＜0.02mm

五、热平衡控制的智能化升级

模温动态闭环系统： 集成红外热成像传感器，实时监测型腔表面温度场，通过PID算法调节各区域水温，响应时间＜3秒。针对PPA+PA66的高结晶特性，设置后模温高于前模5-8°C，利用温差控制包紧力分布，优化脱模性能。

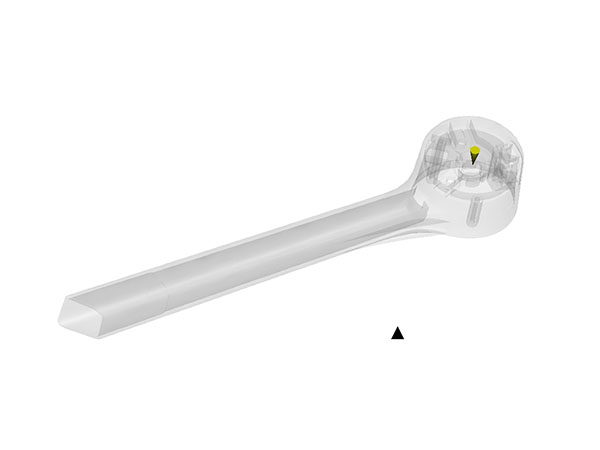

热流道精准控温： 采用针阀式热流道(Valve Gate)，每点温度独立控制(±1°C)，消除传统开放式热流道的拉丝(Drooling)问题。浇口直径精确至φ1.2mm，实现冷浇口效果，减少后续加工。

六、结语：精密注塑的边界突破

巨峯模具在无人机机臂项目中的技术实践，印证了"材料-工艺-模具"三位一体的系统工程哲学。从30%碳纤维的流变控制，到0.7mm薄壁的极限填充；从各向异性变形的结构补偿，到真空排气的气体动力学优化——每一个环节都是对注塑成型物理极限的挑战。

这不仅是模具技术的精进，更是高端装备制造向轻量化、高强度、精密化演进的时代注脚。当碳纤维在熔体中定向排列，当薄壁件从模具中完美脱模，我们看到的不仅是产品的诞生，更是材料科学与工程技术深度融合的工业美学。
